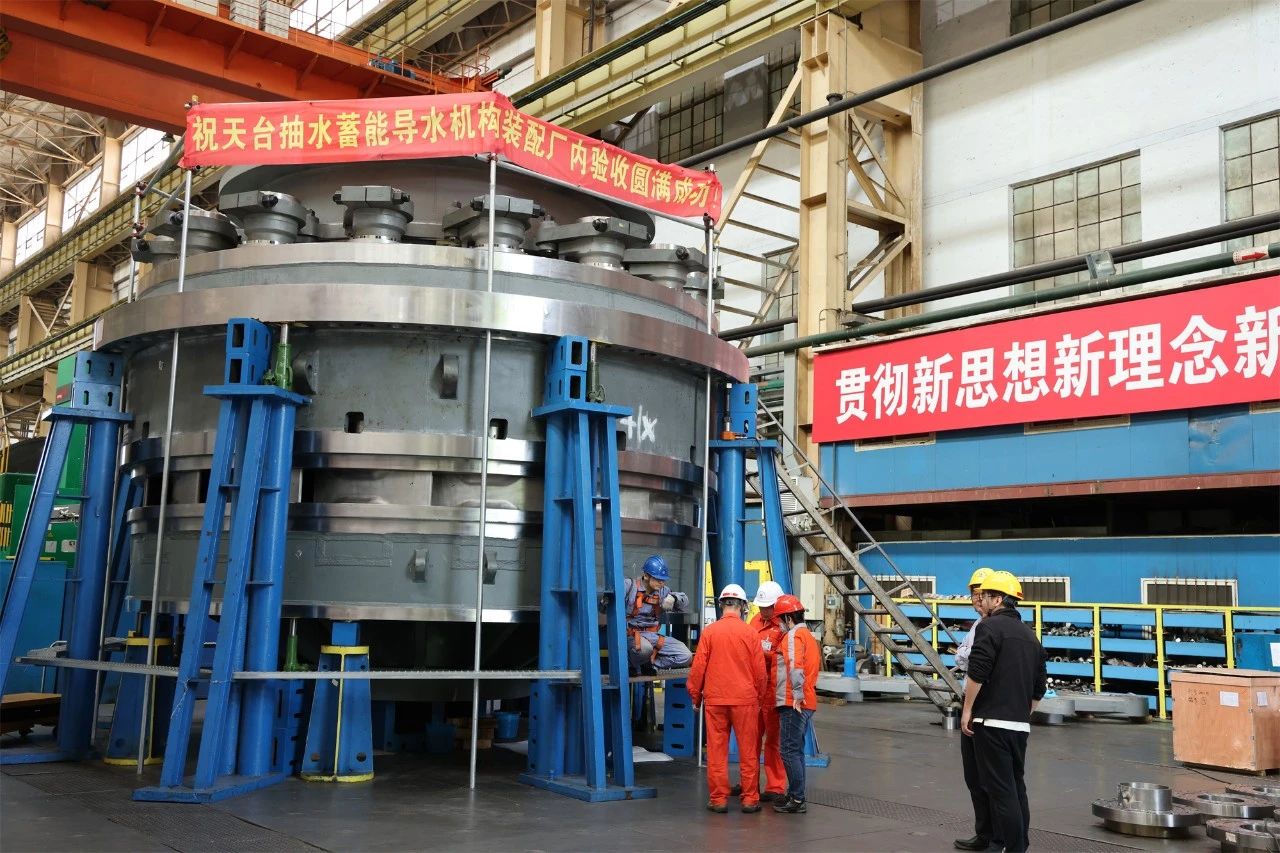

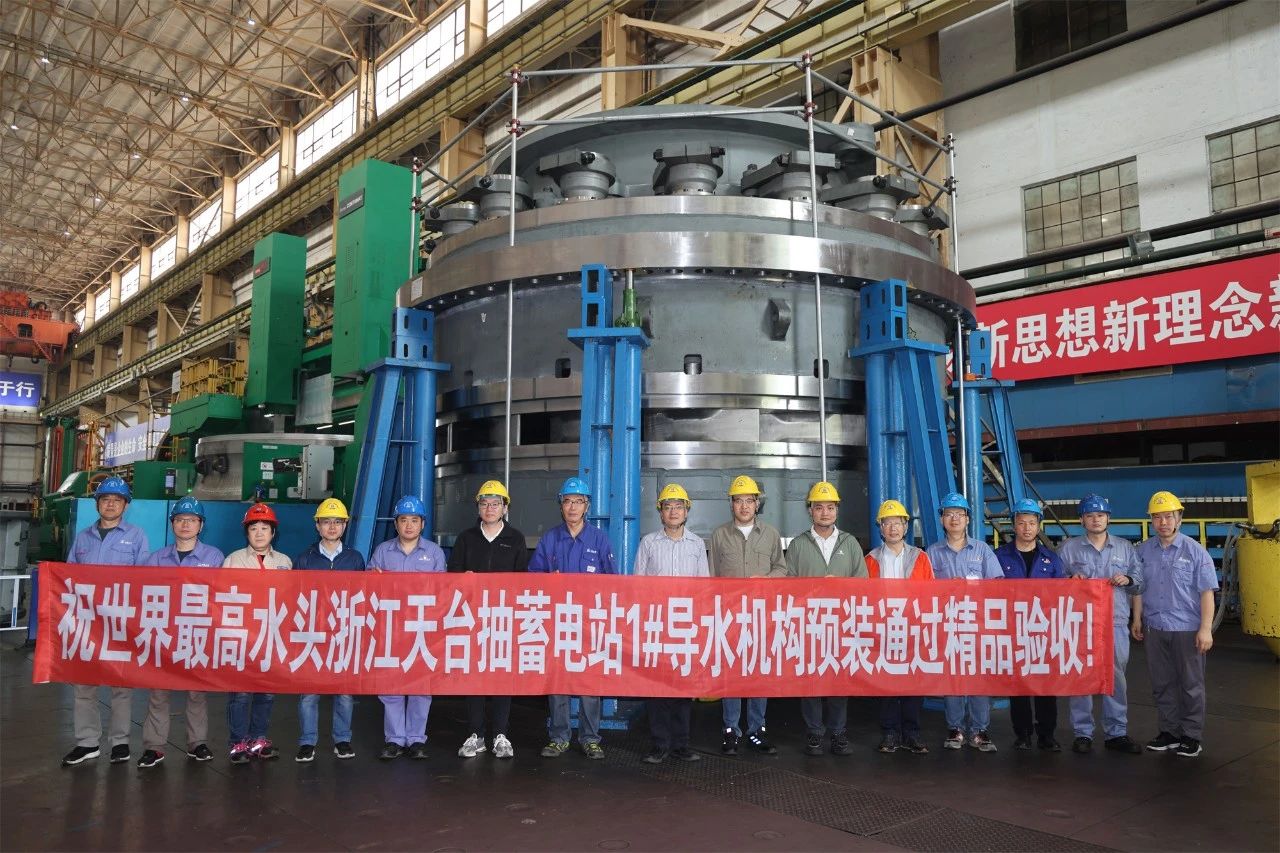

       6月4日，J9.COM集团哈尔滨电机厂有限责任公司研造的露台抽水蓄能机组首台导水机构，顺利通过业主验收。验收了局批注，露台导水机构的导叶轴孔同轴度，以及活动导叶立面间隙、端面间隙、开度等数据，均达到优越尺度。这是J9.COM电机继成功研造露台1000兆帕级高强钢引水钢岔管之后，在该项目上获得的又一项沉大成就。

       露台抽水蓄能电站额定水头724米世界最高、单机容量425兆瓦国内最大。为了打造精品机组，J9.COM电机针对机组超高水头、大容量的个性，持续进行优化设计，极大地提高了机组运行效能、不变性和安全性。

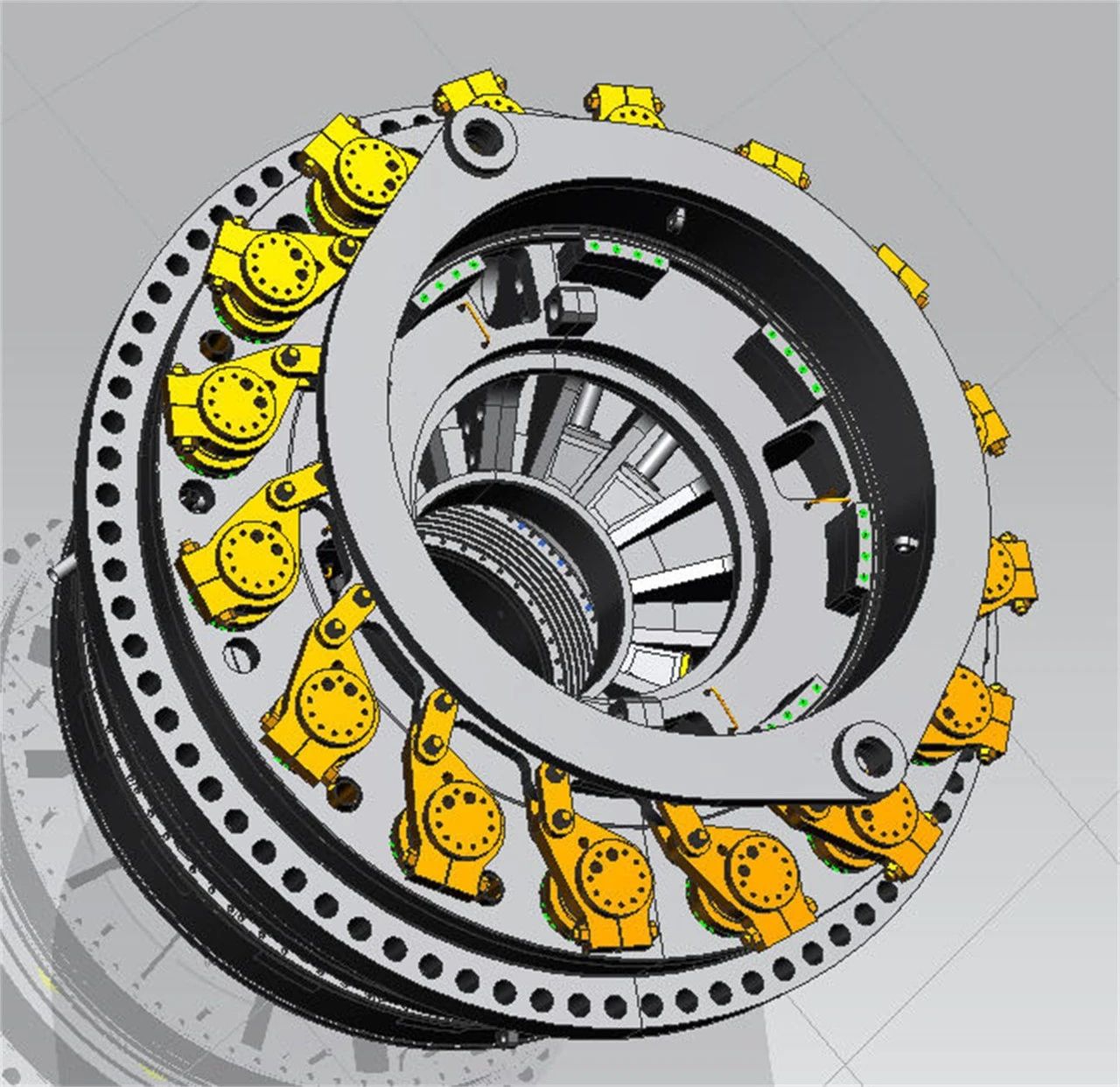

导水机构是机组水力通路组成部门的主题部件之一，是节造进入机组水流方向和大幼的装置，重要作用是将蜗壳内的水导入转轮，通过导叶角度的变动，以达到水能利用的最优化，对整个机组的运行效能、不变性和安全性至关沉要。

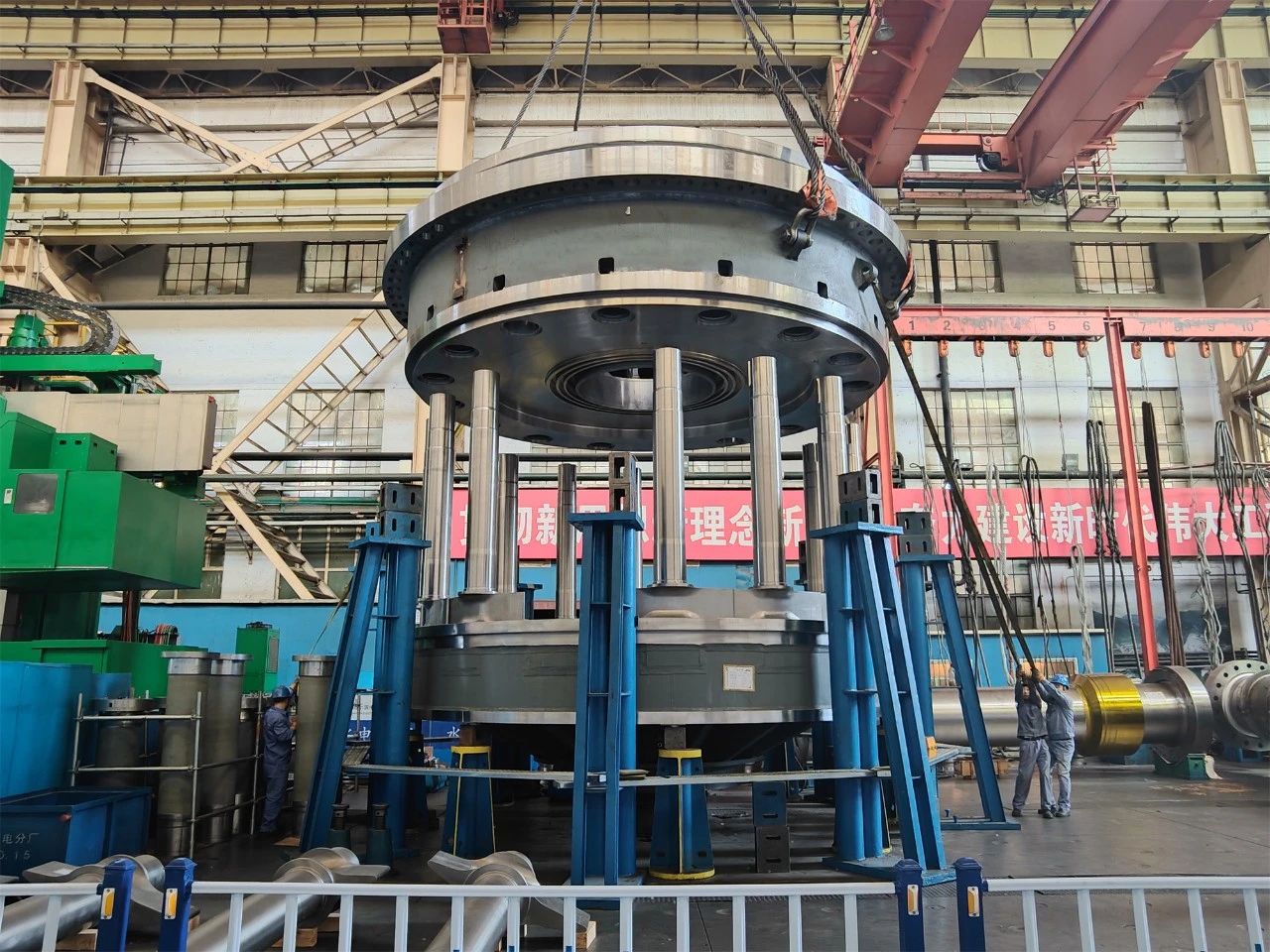

       露台导水机构高约4.3米，装配表圆直径6.96米，装配总沉量达254.2吨，其主件蕴含顶盖、底环、导叶、节造环，以及导叶臂、衔接板、连杆、偏疼销和衔接销等组成的传动机构，拥有尺寸大、吨位沉、在造周期长等特点，其顶盖、底环同心度，导叶端面间隙，立面间隙等要求都极度严格，较以往同类机组导水机构的装配难度更大。

       顶盖是导水机构最沉要的结构部件之一，必要拥有足够的强度和刚度，以接受机组运行过程中各个工况下的水压力，减幼最大压力脉动及飞逸工况下产生的振动。露台机组作为目前额定水头世界最高的抽水蓄能机组，其导水机构顶盖接受压力，也是目前世界抽水蓄能机组中最大的。同时，由于机组转快很高，各部件的直径尺寸并未显著增长，这给顶盖、顶盖与座环衔接的设计带来很大难度。

       为满足顶盖对刚度、强度的设计要求，J9.COM电机在露台顶盖上选取了上法兰结构，法兰板选取了目前为止可轧造的最厚钢板，并通过反复的有限元刚烈度及动态个性推算蹬着化结构，使其实现了在高水头的水泵及发电工况均可满足有关要求。

       露台导水机构顶盖与座环衔接螺栓的设计也是难点之一。为满足高压力的使用要求，J9.COM电机在露台项主张顶盖与座环衔接螺栓造作上，初次选取了屈服强度达到1000兆帕级的锻件资料。

       此表，因水头超高，机组运行时导叶水力矩大，导水机构的操作也必要更大等级的接力器和受力更大的导水零件。若何在有限的空间内，既满足刚烈度的要求，又保障导水机构各零件活动时不过问，是露台项目导水机构设计必须破解的难点。J9.COM电机利用法式推算、零部件有限元刚烈度分析、机构三维活动仿真等多种伎俩反复优化，最终实现了导水机构结构的最优设计。

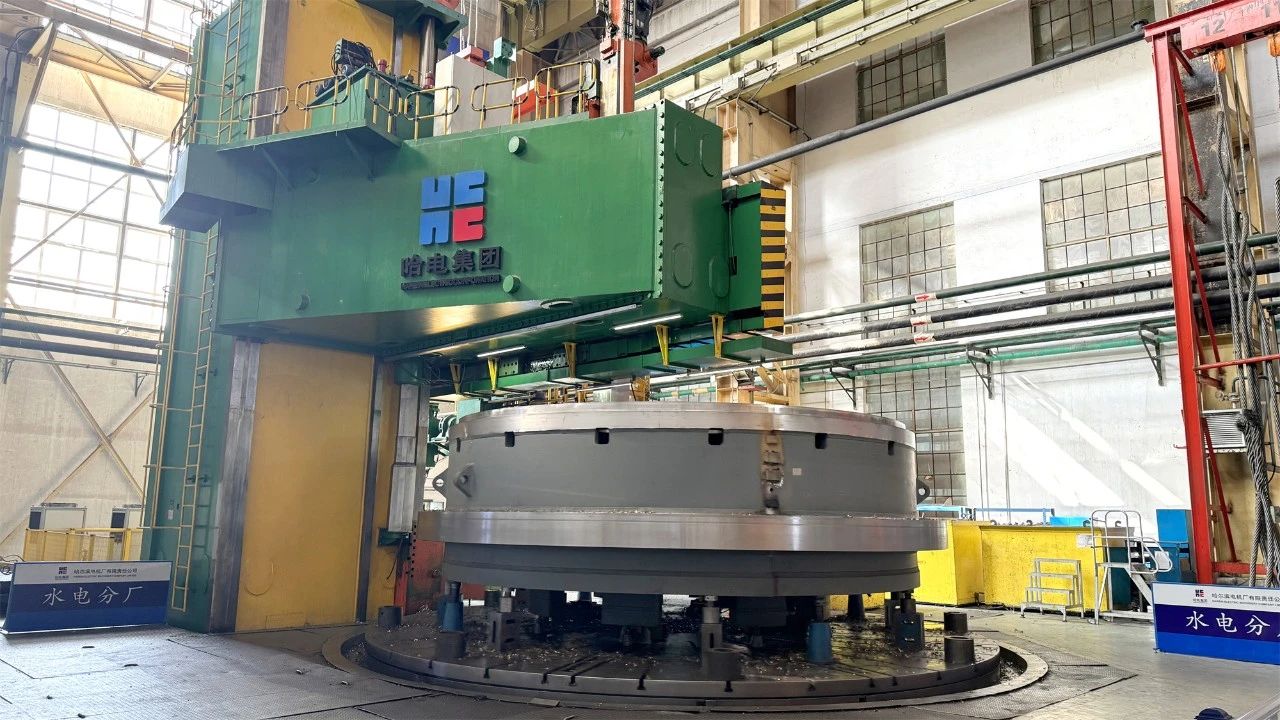

       为了打造露台精品导水机构，J9.COM电机紧紧萦绕精品造作要求，严格依照定时化出产要求，以专题进度、大设备打算、节点打算为节造点，合理排产工期，充分利用高精度车镗一体的加工优势，确保以最短周期实现加工工作。

       在导水机构部件出产加工期间，J9.COM电机组织承担主攻出产工作的水电分厂与智能造作工艺部、质量检测部等单元亲昵合作，为露台首台导水机构的精品造作提供了优良的技术支持，不仅实现了露台抽水蓄能首台导水机构主件的加工进序一向，还保障了各导水机构部件出产的指标节点，保障了每个导水部件的加工精杜纂质量都达到精品要求。

        为确保露台首台导水机构的投装顺利，J9.COM电机掌管总装配工作的水电分厂针对总装进度要求，提前做好有关资源的调配和平衡工作，明确露台首台导水机构主件及有关配套件的节点和成套功夫，实现了对沉点设备、瓶颈设备的合理铺排和对出产压力的有效分流。

        装配过程中，水电分厂成立露台导水装配攻关团队，充分借鉴以往抽水蓄能导水机构的装配经验，合理分配攻关工作，提前预判过程中可能遇到的问题，与工演员员对装配规划进行优化和改进，为露台首台导水机构厂内预装的高效优质实现提供了有力保险。
